건전도시험(ASATM D 6760기준)
현장타설 말뚝은 직경이 크고, 소수의 말뚝이 상부 구조물 전체를 지지하는 형식으로 시공되어 하나의 말뚝이 구조물의 하중을 지지하는데 큰 비중을 차지한다. 따라서, 말뚝내부의 결함은 말뚝의 변형 및 파손을 유발하고, 상부 구조물의 안전에 치명적인 영향을 미치게 된다. 그러므로 시공 단계에서부터 말뚝 기초에 대한 엄격한 품질관리 및 결함 조사법이 절실히 요구되고 있다. 이를 위해 개발된 시험방법이 초음파를 이용한 소닉테스트이다.
Crosshole Sonic Logging(CSL)기법

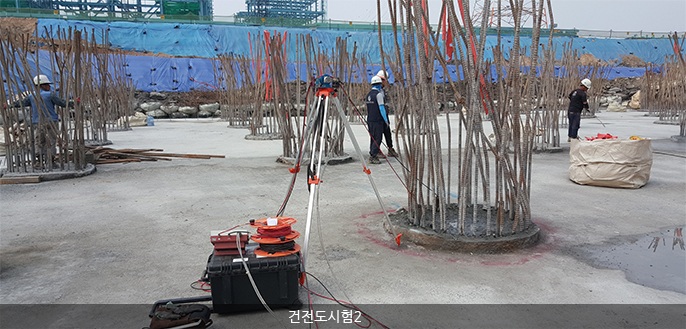

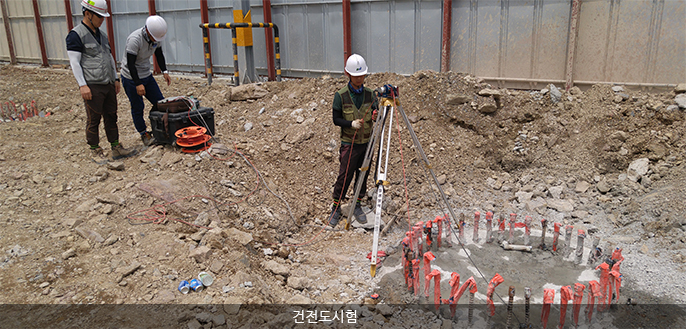

본 방법은 현장타설 말뚝기초의 원주를 따라 일정한 간격으로 여러 개의 검측공(borehole)을 매설해 놓은 후 한쪽 검측공에 발진자를, 그리고 다른 검측공에 수신자를 넣고 말뚝의 깊이 방향으로 이들 발진자와 수신자를 이동시키면서 말뚝 내부의 결함을 검사하는 방법이다.

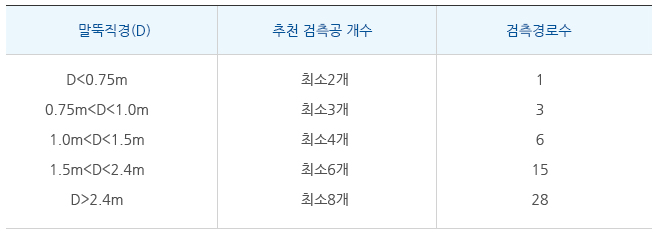

검측공 설치개수
시험결과의 해석
일반적으로 콘크리트의 초음파의 전달 속도는 3,000~4,200m/s 사이의 값을 가지며, 콘크리트의 품질에 문제가 있거나 결함이 존재하여 전달경로가 길어질 경우, 초음파의 도달 시간이 지연된다. 또한 공벽의 붕괴나 soil Intrusion등으로 인하여 콘크리트가 균질하게 형성되지 못하였을 경우, 초음파 에너지는 급격히 감쇠되어 수신기에는 매우 미약한 신호만이 감지된다.
