양방향재하시험(KS F 7003기준)

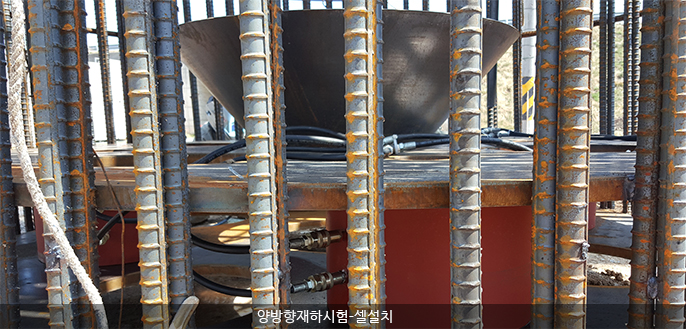

양방향 재하시험은 말뚝 자체의 주면마찰력을 반력으로 이용해 말뚝의 선단부에 가력장치를 장착하여 가력장치의 작용과 반작용의 원리에 따라 상향력과 하향력을 발생시켜 상·하향 변위를 측정하는 방식으로, 기존의 정재하시험으로는 불가능하던 대규모 하중재하가 가능하게 되었다. 또한 선단부 지지력과 주면마찰력을 직접 분리하여 측정함으로써 정확한 선단지지력 측정이 가능하게 되었으며, 주면마찰력과 선단지지력이 작용하중의 반력으로 상호작용하게 함으로써 상향과 하향의 변위가 동일하게 발생하는 경우에는 절반의 하중으로도 주면 또는 선단이 파괴되기 전까지 재하장치 용량의 최대 2배의 하중을 가하는 효과가 있다.
시험방법
1) 표준재하방법
2) 반복재하방법
측정데이타를 기초로 한 곡선의 도시
1) 하중-시간곡선
2) 하판 변위량-시간 곡선
3) 하중-하판 변위량 곡선
4) 하중-하판 탄성회복량 곡선
5) 하중-하판 잔류변위량 곡선
6) 상판 변위량-시간 곡선
7) 하중-상판 변위량 곡선
등가하중-침하량 곡선의 작도
1) 가력장치 상판의 상향 변위에 의한 주면마찰력-변위 곡선은 말뚝 정재하시험의 하향 주면마찰력-변위 곡선과 같다.
2) 가력장치 하판의 하향 변위에 의한 선단지지력-변위곡선은 말뚝 정재하시험의 선단지지력-변위 곡선과 같다.
